【庆铃20米高空作业车】

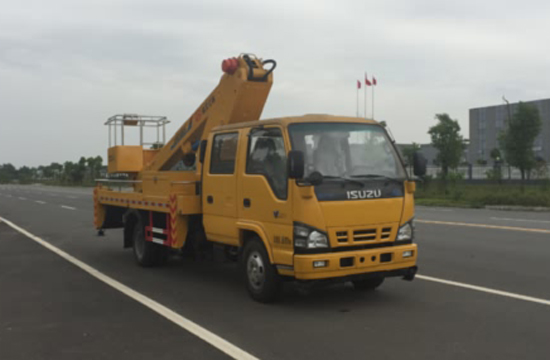

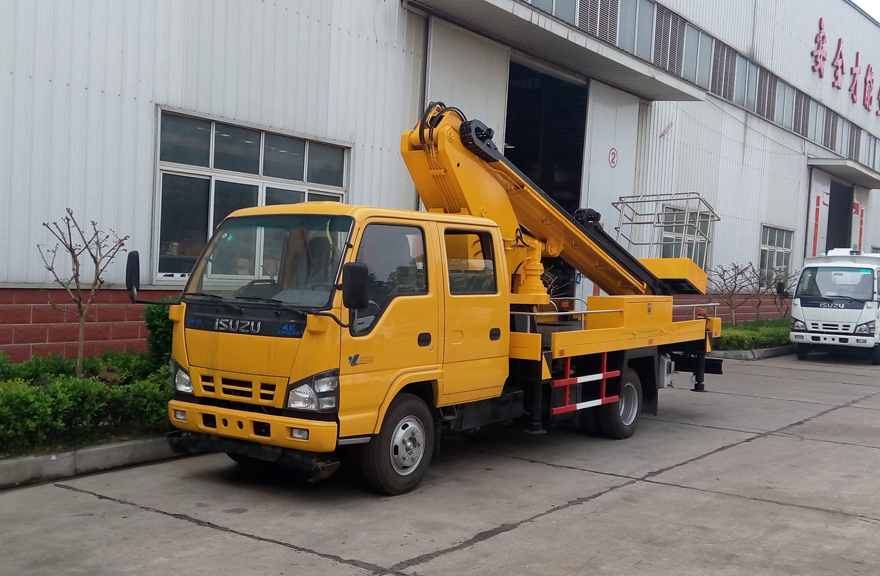

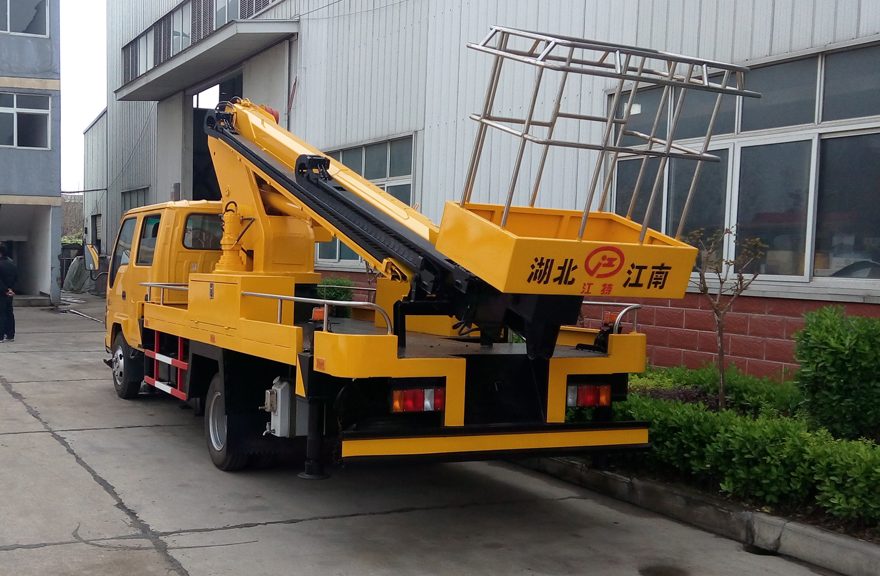

庆铃20米高空作业车采用庆铃QL1070A5KWY 底盘改装，平头双排驾驶室，五十铃4KH1CN5HS发动机，130马力，伸缩臂式高空作业车，360°旋转，遥控操作，带应急缓降，**作业高度20米。

产品名称

JDF5070JGK20Q5S型高空作业车

总质量(Kg)

6810

外形尺寸(mm)

8000×2100×3250

整备质量(Kg)

6485

驾驶室准乘人数(人)

3

接近角/离去角(°)

24/9

前悬/后悬(mm)

1015/2470

轴数

2

轴距(mm)

3815

轴荷(Kg)

2090/4720

**车速(Km/h)

110

【底盘技术参数】

底盘型号

QL1070A5KWY

生产企业

庆铃汽车股份有限公司

轮胎数

6

轮胎规格

7.00-16

钢板弹簧片数

8/6+5

前轮距(mm)

1504

燃料种类

柴油

后轮距(mm)

1425

排放标准

GB17691-2005国Ⅴ,GB3847-2005

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

4KH1CN5HS

庆铃五十铃(重庆)发动机有限公司

2999

96

驾驶室

平头全金属封闭式驾驶室，单排带卧，全景曲面式挡风玻璃。采用电镀钢板及电镀涂层技术，可保护不被锈蚀。带防眩隔光带的夹层曲面玻璃，视野更加开阔，并可遮挡强光，减轻疲劳，选装新型前面罩，前保险杠，前组合灯具，车门窗，选装前围下面罩。准乘2+3人，保留车斗空间，为野外作业提供方便。

**系统

**系统液压马达元器件为美国伊顿进口，平衡阀为丹麦进口；**产密封圈，土尔其进口多路阀，其他主要配套件如液压缸、液压锁等均选用国内知名品牌。

安全系统

主要受力结构件采用高强度武钢锰钢制造，质量可靠。**的多路**阀等**元件，实现操作无级调速；上下臂限位功能、双重互锁功能、发动机紧急熄火及重新启动功能；工作平台、转台、地上三位操作上车功能等，保证人员作业安全。

油漆

车体及金属附件进行了喷涂防腐底漆和面漆，附着力强，耐腐性好，漆膜均匀，色彩光亮持久，提高美观程度，能够承受潮湿、多尘、盐雾等不良环境，长期使用不会发生开裂、起皮、褪色等问题。

车身颜色

选用乳白或者工程黄三种车身颜色，适应不同客户需求，外形美观

**作业高度

20米

旋转角度

360°

工作斗额定载荷

200kg

液压支腿数量

6

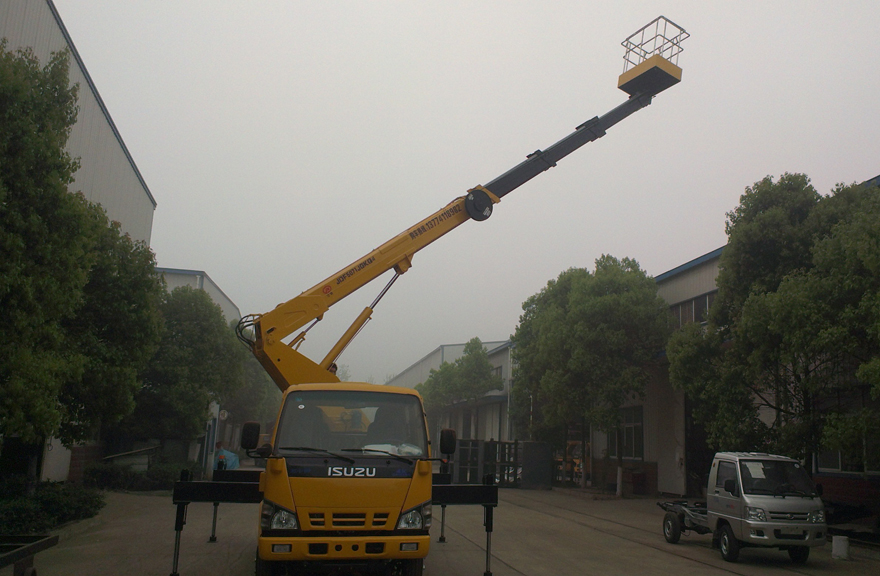

工作臂360°旋转，工作斗单独360°旋转，遥控操作，**作业高度20米,可手动操作，遥控操作
